L’essentiel à retenir :
Le schéma d’évacuation des eaux usées d’une maison repose sur un réseau complexe assurant un écoulement optimal par gravité. La pente entre 1 et 3 cm/mètre garantit la fluidité, limitant ainsi les risques de bouchons ou refoulements. L’usage du PVC durable pour les canalisations facilite l’installation et l’entretien efficace de ce système vital.
La réussite d’un schéma d’évacuation efficace ne dépend pas seulement du choix des matériaux, mais aussi de la parfaite distinction entre les différents types d’eaux usées. Les eaux ménagères et eaux-vannes doivent être traitées avec soin pour respecter les normes et prévenir les désagréments. Un réseau mal conçu peut entraîner des refoulements et surpressions nuisibles au confort et à la santé. Après lecture, vous saurez comment optimiser la ventilation et le dimensionnement des conduits afin d’assurer un système fiable et conforme.

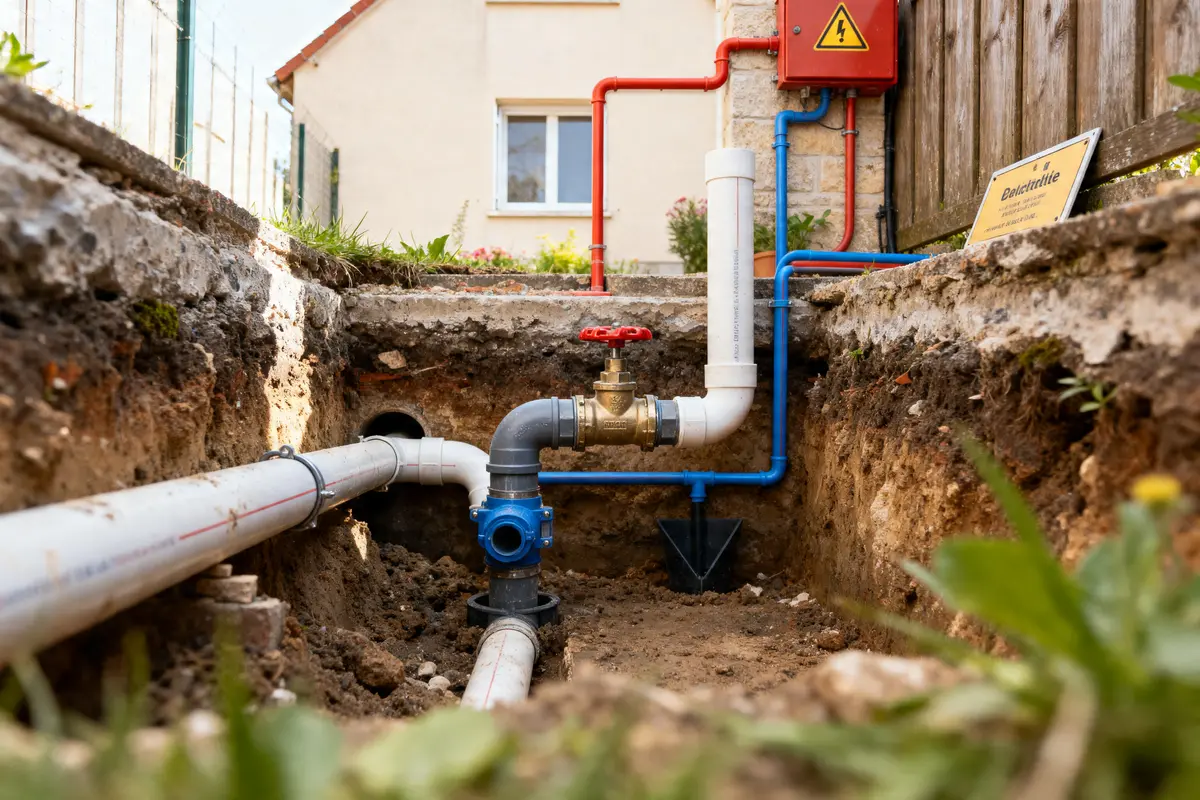

Schéma d’évacuation des eaux usées d’une maison
Le schéma d’évacuation des eaux usées d’une maison montre comment les eaux sont collectées depuis les sources domestiques jusqu’au point de rejet final. Il s’agit d’un réseau de canalisations bien pensé qui assure un écoulement par gravité optimal et limite les risques de bouchons ou de refoulements.
Dans une maison, les tuyaux doivent être installés avec une pente précise et raccordés à des composants tels que les siphons, les collecteurs et les chutes pour garantir une circulation fluide des eaux usées. Le PVC est le matériau le plus utilisé pour sa durabilité et sa facilité d’assemblage.
Eaux ménagères et eaux-vannes: deux réseaux à distinguer
Les eaux usées d’une maison se répartissent en deux catégories principales : les eaux ménagères et les eaux-vannes. Il est fondamental de les distinguer dans le schéma d’évacuation des eaux usées d’une maison pour un système efficace et conforme.
Les eaux ménagères proviennent des usages domestiques tels que les éviers, douches, lavabos et appareils électroménagers. Elles sont moins chargées en polluants mais contiennent souvent des matières organiques et des détergents. Les eaux-vannes, issues uniquement des toilettes, présentent une charge bactérienne plus élevée et nécessitent une évacuation directe vers le collecteur principal.
Selon les installations, ces eaux peuvent transiter par des réseaux séparatifs, avec une canalisation dédiée pour les eaux-vannes, ou par un réseau unitaire qui les regroupe dans la même chute. Cette distinction impacte le dimensionnement et l’emplacement des canalisations.
Composants clés: siphon, chute et collecteur
Schéma d’évacuation : rôle du siphon
Le siphon est un élément essentiel dans toute installation sanitaire. Il retient une colonne d’eau dite garde d’eau qui fait office de barrière contre les remontées d’odeurs et les bruits désagréables. Sans ce dispositif, les gaz d’assainissement pourraient pénétrer dans les pièces de vie.
Chaque appareil sanitaire est muni d’un siphon, adapté en fonction du débit et de la nature de l’eau évacuée. Le respect de la hauteur minimale de garde d’eau (environ 50 mm) est indispensable au bon fonctionnement et à la santé du réseau.
Schéma d’évacuation : collecteur et pente
Le collecteur est la canalisation principale vers laquelle convergent toutes les évacuations individuelles. Généralement d’un diamètre de 100 mm, il assure l’acheminement vers le réseau public ou la fosse septique.
La pente du collecteur doit être rigoureusement calculée : entre 1 et 3 cm par mètre selon le DTU 60.11. Une pente insuffisante favorise la formation de dépôts solides, tandis qu’une pente excessive peut entraver l’entraînement des déchets.
Ventilation et chutes: rôle et fonctionnement
Équilibre de pression grâce à la ventilation
Les chutes verticales collectent les eaux des étages supérieurs vers le collecteur en sous-sol ou rez-de-chaussée. Elles doivent obligatoirement être équipées d’un système de ventilation pour assurer l’équilibre des pressions.
Cette ventilation, qu’elle soit primaire (sortie en toiture) ou secondaire (clapet aérateur), empêche le désiphonnage, phénomène où la garde d’eau des siphons est aspirée par la dépression, entraînant odeurs et bruits dans la maison.
Le déphasage des raccordements pour prévenir les surpressions
Un détail technique souvent négligé est le déphasage entre les raccordements d’appareils consécutifs dans les colonnes de chute. Cette disposition réduit les risques de surpression qui peuvent déséquilibrer la ventilation et compromettre l’étanchéité des siphons.
Le mot de l’auteur
“Un réseau d’évacuation bien ventilé est la clé pour éviter les odeurs soudaines et les désagréments sonores dans votre maison.”
Normes et dimensions: pentes et diamètres selon DTU 60.11
Le DTU 60.11 impose des critères stricts pour assurer la conformité et la pérennité du réseau d’évacuation. Les diamètres et les pentes doivent correspondre aux débits des appareils raccordés.
- Pour les WC, un diamètre de canalisation de 100 mm est obligatoire, avec une pente minimale de 1 cm par mètre.
- Les lavabos et bidets nécessitent un diamètre minimum de 32 mm, tandis que pour les éviers et douches, 40 mm sont recommandés.
- Le collecteur principal doit avoir un diamètre de 100 mm ou plus, avec une pente comprise entre 1 et 3 cm par mètre en fonction de sa longueur.
Respecter ces normes garantit une évacuation sans encombre et prévient la formation de bouchons. Les pentes doivent également être ajustées correctement dans les maisons à plusieurs niveaux, car les changements d’altitude influent sur l’écoulement dans les chutes verticales.
Plan type: implantation et raccordements
Un plan type clair facilite la visualisation du réseau et permet de repérer les zones de raccordement et de ventilation. L’implantation prévoit la position :
- des siphons sous chaque appareil sanitaire,
- des collecteurs horizontaux avec leur pente conforme,
- des chutes verticales ventilées,
- des tampons de visite placés régulièrement pour faciliter l’entretien sans démontage.
Les tampons de visite doivent être positionnés à des points stratégiques tels que les coudes, changements de direction ou intersections, pour permettre un accès facile lors d’un curage ou d’une inspection.
L’impact des variations d’altitude est crucial pour un schéma d’évacuation fonctionnel, surtout dans les maisons à plusieurs étages : un mauvais calcul de la pente dans les parties verticales peut ralentir le débit ou provoquer des refoulements.
🧮 Calculateur pour choisir la pente dans un schéma d’évacuation
Estimez la pente idéale de votre collecteur selon sa longueur et le type de canalisation.
Raccordement collectif et fosse septique
Le raccordement au réseau collectif d'assainissement est obligatoire dès que cela est possible. Il consiste à connecter le système d’évacuation de la maison au collecteur communal afin que les eaux usées soient traitées dans une station d’épuration.
Pour les habitations isolées ou en zone non desservie, une fosse septique reste indispensable. Cette installation doit être conforme et respecter une séparation nette des eaux vannes et des eaux ménagères. La fosse retient et traite les matières solides, laissant ressortir une eau partiellement épurée.
Le bon dimensionnement et le positionnement du siphon, de la fosse et du collecteur sont essentiels pour assurer un réseau efficace. Un système d’épandage ou une mini-station d’épuration complète souvent le traitement.
FAQ — schéma d'évacuation des eaux usées d'une maison
Quelle est la norme pour l'évacuation des eaux usées dans une maison ?
La norme pour l'évacuation des eaux usées dans une maison est définie par le DTU 60.11. Elle impose des diamètres spécifiques de canalisation et des pentes précises entre 1 et 3 cm par mètre pour garantir un écoulement optimal et éviter les bouchons et refoulements.
Comment retrouver les plans de canalisation d'une maison ?
Pour retrouver les plans de canalisation d'une maison, il faut contacter la mairie ou le service d’urbanisme qui peuvent fournir les plans d’assainissement. Sinon, un professionnel sanitaire peut réaliser un diagnostic ou une inspection caméra des réseaux internes.
Quels sont les 3 types d'évacuation ?
Les 3 types d'évacuation sont : le système unitaire (eaux usées mélangées), le système séparatif (eaux ménagères et eaux-vannes séparées), et l'évacuation autonome via fosse septique en zone non raccordée au réseau collectif.
Quelle est la nouvelle loi sur l'assainissement individuel en 2025 ?
La nouvelle loi sur l'assainissement individuel en 2025 impose la mise en conformité des installations avec des contrôles renforcés pour réduire les pollutions domestiques, favorisant des systèmes performants et conformes aux normes environnementales en vigueur.
Quels sont les éléments essentiels à intégrer dans un schéma d'évacuation des eaux usées d'une maison ?
Les éléments essentiels d’un schéma d’évacuation incluent les siphons sous chaque appareil, les collecteurs horizontaux avec pente adaptée, les chutes verticales ventilées, et les tampons de visite pour faciliter l’entretien et prévenir les problèmes d’écoulement.
Pourquoi distinguer les eaux ménagères des eaux-vannes dans un schéma d’évacuation ?
Il est important de distinguer les eaux ménagères des eaux-vannes car elles ont des caractéristiques différentes. Les eaux-vannes sont plus chargées en bactéries et doivent être évacuées directement, parfois via un réseau séparatif, ce qui influence le dimensionnement des canalisations.
